[전기/설비] 겨울철 동파 방지의 핵심, '히팅케이블(열선)'은 어떻게 작동할까? (초보자 완벽 가이드)

[전기/설비] 겨울철 동파 방지의 핵심, '히팅케이블(열선)'은 어떻게 작동할까? (초보자 완벽 가이드)

안녕하세요. 시설관리 센터장입니다.

최근 영하의 날씨가 지속되고 있습니다. 시설관리에는 영하의 날씨가 연속되는 날에는 긴장을 늦출 수 없습니다.

건물 관리자들의 가장 큰 적은 무엇일까요? 바로 **'동파(凍破)'**입니다. 수도관, 소화전, 스프링클러 배관이 꽁꽁 얼어 터져버리면, 그 피해 복구 비용과 시간은 상상을 초월합니다.

이때 배관을 따뜻하게 감싸주어 얼지 않게 해주는 것이 바로 '히팅케이블(Heating Cable)', 현장 용어로는 **'열선'**입니다.

그런데 신기하게도 요즘 많이 쓰는 열선은 "추우면 뜨거워지고, 더우면 식는" 지능적인 기능을 가지고 있습니다. 도대체 어떤 원리로 전선이 스스로 온도를 조절하는 걸까요? 오늘은 그 비밀을 아주 쉽게 풀어드리겠습니다.

1. 히팅케이블(열선)이란?

쉽게 말해 **'배관을 위한 전기장판'**이라고 생각하시면 됩니다. 배관 표면에 케이블을 부착하고 전기를 흘려보내면, 열이 발생하여 배관 내부의 물이 얼지 않도록 영상의 온도를 유지해 주는 장치입니다.

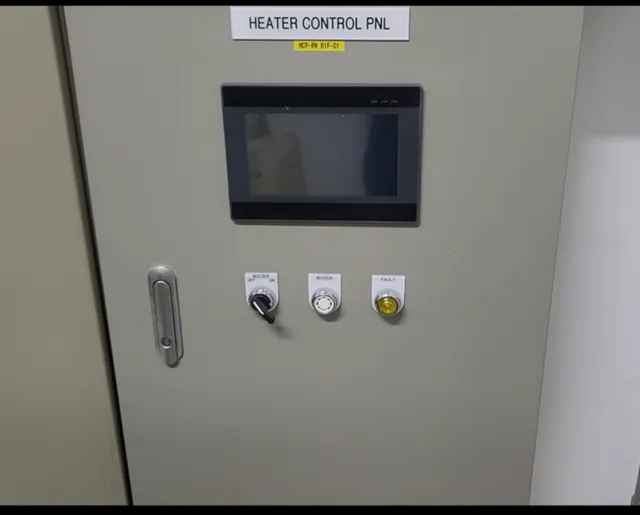

히팅케이블

2. 핵심 원리: 정온전선 (Self-Regulating Cable)의 마법

히팅케이블에는 여러 종류가 있지만, 시설 관리 현장에서 가장 많이, 그리고 가장 안전하게 사용하는 것은 '정온전선(Self-Regulating)' 방식입니다.

이 케이블의 단면을 자르면 두 개의 구리선(전선) 사이에 검은색 물질이 채워져 있는 것을 볼 수 있습니다. 이 **검은색 물질(카본 폴리머)**이 바로 핵심 기술입니다.

💡 아주 쉬운 작동 원리 (비유)

이 검은색 물질 안에는 수많은 미세한 **'탄소 입자(전기가 통하는 길)'**들이 들어 있습니다.

🥶 날씨가 추워지면? (수축)

1. 케이블 주위 온도가 낮아지면, 검은색 물질이 **수축(쪼그라듦)**합니다.
2. 수축하면서 안에 있던 탄소 입자들이 서로 다닥다닥 붙습니다.
3. 입자들이 붙으니 전기가 지나갈 수 있는 '다리(길)'가 많아집니다.
4. 전기가 펑펑 잘 흐르게 되고, 그만큼 열이 많이 발생합니다. (발열량 증가)

🥵 날씨가 따뜻해지면? (팽창)

1. 케이블 주위 온도가 높아지면, 검은색 물질이 **팽창(늘어남)**합니다.
2. 늘어나면서 붙어있던 탄소 입자들이 서로 멀어집니다.
3. 전기가 지나갈 수 있는 '다리(길)'가 끊어집니다.
4. 전기가 잘 흐르지 못하게 되고, 열 발생이 줄어듭니다. (발열량 감소)

한 줄 요약: 추우면 길이 뚫려서 뜨거워지고, 더우면 길이 끊겨서 식는다! 이것이 바로 별도의 온도 조절기 없이도 과열되지 않는 비결입니다.

3. 정온전선(SR 케이블) vs 정전력(CW 케이블) 차이점

현장에서 가끔 구형 방식이나 저가형을 볼 때가 있는데, 이 둘의 차이를 아는 것이 관리자의 실력입니다.

구분정온전선 (Self-Regulating)정전력 히터 (Constant Wattage)

특징	주변 온도에 따라 발열량 스스로 조절	항상 일정한 열을 냄 (온도 조절 X)
제어	별도 센서 없어도 어느 정도 안전	반드시 온도 조절기(센서) 필요
절단	현장에서 원하는 길이만큼 잘라 사용 가능	지정된 길이로만 사용해야 함
화재 위험	케이블끼리 겹쳐도 과열 위험 적음	케이블끼리 겹치면 과열로 화재 발생 100%
용도	일반 건물 동파 방지 (추천)	대형 플랜트, 긴 배관 라인

※ 센터장의 Tip: 초보 관리자라면 가급적 **정온전선(SR)**을 사용하세요. 시공도 간편하고 화재 위험이 훨씬 낮습니다.

4. 시설관리자를 위한 실전 관리 포인트

이론을 알았으니, 실무에서 어떻게 관리해야 할지 3가지만 기억하세요.

1. 보온재는 필수, 마감은 꼼꼼히
   • 열선만 감아놓고 보온재(단열재)를 덮지 않으면 열이 다 날아가서 효과가 없습니다. 보온테이프 마감을 꼼꼼히 하여 습기가 침투하지 못하게 하세요. (습기는 누전의 주범입니다!)
2. 화재 주의 (겹침 금지)
   • 정온전선이 안전하다고는 하지만, 그래도 전기는 전기입니다. 무리하게 칭칭 감거나 겹치게 시공하면 국부적으로 열이 축적되어 화재가 날 수 있습니다. 배관 하단부에 일자로 부착하는 것이 가장 정석입니다.
3. 겨울 전 '메거' 체크
   • 겨울이 오기 전(10월~11월)에 반드시 절연저항계(메거)로 누전 여부를 체크해야 합니다. 여름내 습기를 먹어 절연이 파괴된 경우가 많습니다.

5. 마무리하며

건물의 혈관과도 같은 배관, 겨울철 동파는 예방이 최선입니다. 오늘 알아본 히팅케이블의 원리를 이해하고 계신다면, 업체에 공사를 맡길 때나 직접 점검할 때 훨씬 더 전문적인 눈으로 보실 수 있을 겁니다.

안전하고 따뜻한 겨울 나시길 바라며, 이상 시설관리 센터장이었습니다.
